موصل دبوس بوجو عالي التيار

واحدة من الشركات المصنعة والموردة الأكثر موثوقية لموصل دبوس بوجو عالي التيار في الصين، وتتميز بالمنتجات عالية الجودة والخدمة الجيدة. مرحبًا بكم في موصل دبوس بوجو عالي التيار المتين بالجملة في المخزون هنا من مصنعنا. تتوفر أيضًا خدمة مخصصة وخدمة OEM وتصنيع التصميم الشخصي.

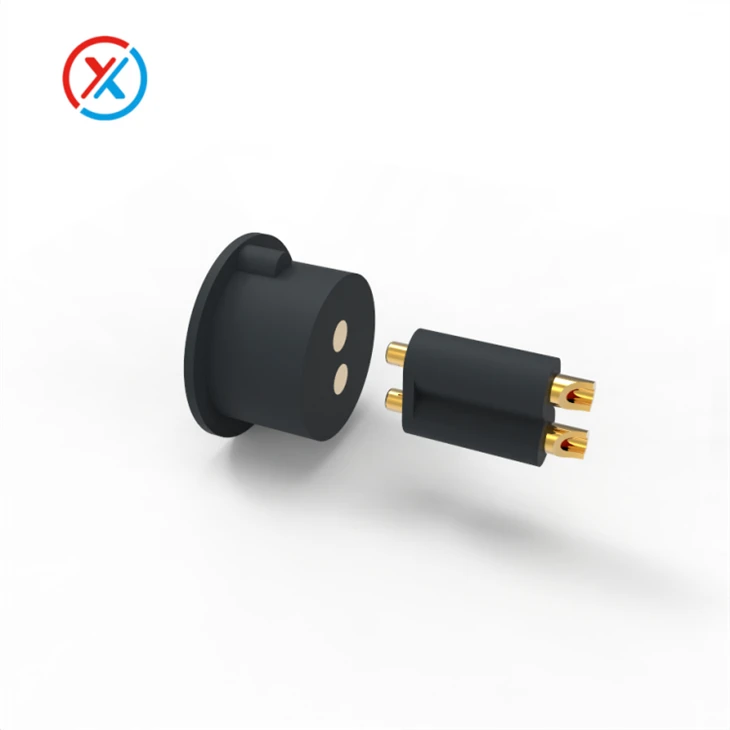

يتميز موصل Pogo Pin هذا بهيكل دائري ومسافة 7.0 ملم. تم تصميم المسافة الواسعة نسبيًا للوفاء بمتطلبات مسافة الأمان العازلة لنقل التيار العالي-. يمكنه حمل تيار بحد أقصى 10 أمبير وله عمر خدمة يصل إلى 50000 دورة. قوة الاتصال هي 300 جم ± 20% عند ضغط عمل 2.1 مم.

دبوس بوجو مصنوع من النحاس عالي التوصيل مع سطح سميك مطلي بالذهب لتقليل مقاومة التلامس ومنع الأكسدة. نظرًا لمتطلبات نقل التيار العالية، فقد تم تصميم قطر الدبوس ليكون 3.0 مم. يمكن لقطر الدبوس الأصغر أن يسخن بسهولة ويؤثر على أداء الزنبرك. يضمن التصميم المناسب اتصالًا مستقرًا تحت الأحمال العالية.

1. أولاً، تعتمد موصلات Pogo Pin على آلية زنبركية لتحقيق الاتصال. وهي تتكون من طرف ذكر (دبوس بوجو محمّل بنابض-) وطرف أنثوي (جهة اتصال مسطحة أو غائرة). أثناء الاستخدام، يجب أن تحافظ الأطراف الذكرية والأنثوية على محاذاة دقيقة، مع تفاوت موصى به عمومًا يبلغ ±0.1 مم. يمكن أن يؤدي المحاذاة الخاطئة المفرطة إلى "تشويش الدبوس" أو "اختلال محاذاة الدبوس" أثناء التزاوج أو تشويه طرف الدبوس أو حتى إتلافه.
2. يمكن تركيب موصلات Pogo Pin باستخدام طرق مختلفة، بما في ذلك لحام DIP أو تركيب SMT أو البراغي. تعتبر موصلات DIP وSMT Pogo Pin مناسبة للتطبيقات في الأجهزة الصغيرة، مثل أجهزة الاختبار المحمولة والأجهزة القابلة للارتداء. تعتبر طريقة DIP أكثر استقرارًا وتضمن عمودية الدبوس، بينما توفر طريقة SMT المساحة وبالتالي فهي مناسبة للأجهزة القابلة للارتداء. بالنسبة لتركيبات أو أدوات الاختبار، يمكن أن يؤدي الضغط في التصميم - إلى تسهيل عملية الاستبدال، مما يسمح باستبدال وصيانة وحدات الدبوس بشكل سريع.
3. يجب التحكم في شوط الضغط في تصميم الإرساء. سيقوم المهندسون بوضع علامة على ضغط الضغط لكل Pogo Pin على الرسم. من الضروري استخدامه ضمن نطاق الضغط المشار إليه. يمكن أن يؤدي الضغط الزائد إلى إتلاف الزنبرك، في حين أن الضغط الضحل يمكن أن يسبب ضعف الاتصال. أفضل الممارسات هي ضغط الدبوس إلى منتصف حده بعد التجميع. وهذا يضمن اتصالًا مستقرًا ويطيل العمر.
4. فيما يتعلق بالأداء الكهربائي،-تتطلب موصلات Pogo Pin ذات التيار العالي الاهتمام بمقاومة التلامس وتوليد الحرارة. يمكن تحقيق ذلك عن طريق زيادة عرض رقائق النحاس على PCB أو تنفيذ تبديد الحرارة. من المستحسن أن تكون دبابيس بوجو مطلية بالذهب السميك لتقليل مقاومة التلامس ومقاومة الأكسدة.
5. عند التوصيل والفصل، حاول الحفاظ على اتجاه الإدخال الرأسي وتجنب الإدخال المائل. تحتوي دبابيس بوجو على دليل مستدق، ولكن إدخالها بزاوية شديدة الانحدار يمكن أن يؤدي بسهولة إلى إتلاف الطلاء. بمرور الوقت، يتآكل الطلاء الذهبي، ويتأكسد الطرف، وتزداد مقاومة التلامس.

نحن شركة تصنيع متخصصة في -موصلات Pogo Pin ذات الموثوقية العالية. نحن نتعامل مع كل شيء بدءًا من البحث والتطوير والإنتاج والمبيعات داخل الشركة-، مما يجعلنا شركة قائمة على التكنولوجيا-. مصنعنا يشغل حوالي 2700 متر مربع، ويتكون فريق البحث والتطوير لدينا من 15 عضوًا، العديد منهم لديهم أكثر من 15 عامًا من الخبرة في الصناعة ولديهم معرفة عميقة بالأداء الهيكلي والكهربائي وتفاصيل العملية.

في السنوات الأخيرة، كانت شركة Xinteng تسعى جاهدة لتحقيق معايير أعلى، مثل التصميم المصغر، ونقل التيار العالي-، ومقاومة الماء والتآكل-، والعمر الطويل، وقد قمنا بتطوير العديد من الحلول المبتكرة.

نحن نقدم حلول التوصيل الكهربائي لإلكترونيات السيارات وأجهزة إنترنت الأشياء والإلكترونيات الاستهلاكية والجماليات الطبية. من وجهة نظر العملاء، تكمن نقاط قوة Xinteng في استجابتها السريعة، والتواصل الفعال مع فريقنا الهندسي، والقدرة على اقتراح حلول التصميم الهيكلي المناسبة لسيناريوهات التطبيقات المتنوعة.
