باعتباري موردًا لوسائد بوجو قضى آخر 12 عامًا في استكشاف أخطاء الموصلات لكل شيء وإصلاحها بدءًا من الأجهزة الطبية وحتى الأجهزة الاستهلاكية القابلة للارتداء، فإن السؤال الذي يُطرح علي في أغلب الأحيان ليس "ما هي لوحة بوجو؟" إنها "كم من الوقت تدوم وسادات البوجو؟" إنه أمر منطقي تمامًا، فهذه المكونات الصغيرة المحملة بنابض والتي تنشئ توصيلات كهربائية موثوقة دون لحام هي بمثابة قوة عمل للمهندسين الذين يصممون المنتجات التي تحتاج إلى الصمود خلال آلاف الاستخدامات. ولكن هذا هو الأمر: لا توجد إجابة واحدة تناسب الجميع على سؤال "إلى متى". يعتمد عمر وسادة البوجو على ما هو أكثر من المكون نفسه، وقد رأيت كل شيء بدءًا من الوسادات الرخيصة والمقلدة التي تموت بعد 50 استخدامًا إلى الوسادات عالية الجودة التي تدوم لأكثر من مليون دورة. اسمحوا لي أن أقوم بتفصيل هذا كما أفعل مع عميل أثناء تناول القهوة في معرض تجاري - بدون مصطلحات، فقط أشياء من العالم الحقيقي تعلمتها من خلال العمل مع هذه الأجزاء يوميًا.
أولاً، دعونا نوضح ما نتحدث عنه، لأن الأشخاص غالبًا ما يخلطون وسادات البوجو مع أجزاء موصل بوجو الأخرى. وسادة البوجو هي سطح التلامس المسطح، الذي غالبًا ما يكون دائريًا أو مستطيلًا، والذي يضغط عليه دبوس البوجو لإكمال الدائرة. إنه ليس الدبوس المحمّل بنابض نفسه (هذا هو دبوس بوجو)، ولا هو موصل كامل. على وجه التحديد، إذا كنت تبحث عن سطح اتصال يقترن بدبابيس متعددة، فقد ترغب في التحقق منوسادة بوجوالصفحة على موقعنا - نحن نصنع وسادات مخصصة وقياسية لكل تطبيق، بدءًا من الأجهزة الصغيرة القابلة للارتداء وحتى الآلات الصناعية الكبيرة. تحظى دبابيس Pogo بكل هذه الضجة، لكن اللوحة لها نفس القدر من الأهمية لأنه إذا اهترأت اللوحة أو تلوثت، فسيفشل الاتصال بالكامل، بغض النظر عن مدى جودة الدبوس.
الآن، دعونا نتحدث عن دورة الحياة. هذا هو المقياس القياسي لمدة بقاء هذه الأجزاء: كم مرة يمكنك الضغط على دبوس البوجو في اللوحة وسحبه للخارج قبل أن ينخفض التوصيل الكهربائي إلى ما دون المستويات المقبولة، أو ينكسر الجزء المادي. لقد اختبرت آلاف التجميعات في مختبرنا، ويمكنني أن أخبرك أن متوسط دورة الحياة يتراوح من 1000 إلى 1000000 دورة. انتظر – 1000؟ هذا ليس خطأ مطبعي، و1,000,000 ليس كذلك. ترجع هذه الفجوة إلى ثلاثة عوامل كبيرة: بناء جودة اللوحة والدبوس، وكيفية استخدام الموصل، والظروف البيئية.
لنبدأ بجودة البناء، لأن هذا هو المكان الذي يختصر فيه الكثير من العملاء الأمور وينتهي بهم الأمر بأجزاء تموت في وقت مبكر جدًا. تُصنع وسادات بوجو عادة من النحاس (للتوصيل) المطلي بشيء مثل الذهب أو البلاديوم أو حتى النيكل، حسب التكلفة. يعد الذهب هو الأكثر شيوعًا للتطبيقات عالية الموثوقية لأنه ناعم ولا يتآكل ويحقق اتصالًا ثابتًا. ولكن ليست كل الألواح الذهبية متشابهة. سوف تبلى الوسادة ذات الطلاء الذهبي بسمك 0.1 ميكرون بسرعة - ربما بعد 1000 إلى 5000 دورة - لأن الطبقة الذهبية رقيقة جدًا بحيث تتآكل، مما يترك النحاس الأساسي مكشوفًا. من ناحية أخرى، يمكن للوسادة المطلية بالذهب بسماكة 2 ميكرون أن تدوم بسهولة ما بين 50000 إلى 100000 دورة، وأكثر من ذلك إذا تم إقرانها بدبوس بوجو عالي الجودة.
هذا هو السبب في أن شراء وسادات بوجو رخيصة الثمن بدون علامة تجارية من موردين عشوائيين يعد بمثابة مقامرة. في العام الماضي، أحضر أحد العملاء مجموعة من أجهزة الاستشعار التي تعطلت بعد 200 استخدام؛ لقد استخدموا لوحة بقيمة 0.02 دولار من بائع طرف ثالث، مقارنة بلوحة 0.08 دولار لدينا. كانت الوسادة الرخيصة مطلية بالذهب بسمك 0.05 ميكرون، أي أقل من نصف سمك الوسادة الصناعية القياسية لدينا. بمجرد أن تحولوا إلى لديناوسادة بوجوومع طلاء الذهب بسماكة 1.5 ميكرون، قفز عمرها الافتراضي إلى أكثر من 70,000 دورة. إنها حالة كلاسيكية من "الدفع الآن أو الدفع لاحقًا" - قد توفر لك قطع الغيار الرخيصة بضعة سنتات مقدمًا، ولكن إعادة صياغة المنتجات الفاشلة أو عمليات الإرجاع الميدانية ستكلفك أكثر بكثير على المدى الطويل.
كما أن تصميم الموصل ككل مهم. لا توجد وسادات بوجو في الفراغ، فهي تعمل مع دبابيس بوجو، وتؤثر الطريقة التي يتفاعل بها الدبوس مع الوسادة على التآكل. على سبيل المثال، إذا كنت تستخدم موصل دبوس بوجو بزاوية قائمة، فقد تسبب زاوية الدبوس احتكاكًا أكبر على سطح اللوحة مقارنة بالدبوس المستقيم. ويعني هذا الاحتكاك الإضافي أن الفوطة سوف تبلى بشكل أسرع، حتى لو كانت ذات جودة عالية. لدينا قسم كامل على موقعنا لموصل دبوس بوجو ذو الزاوية اليمنىتم تصميم الأجزاء باستخدام غطاسات ناعمة تقلل احتكاك التلامس بنسبة 30% مقارنة بتصميمات الزاوية اليمنى القياسية. لقد اختبرناها باستخدام وسادات البوجو الخاصة بنا ووجدنا أن عمر الدورة زاد بنسبة 40% لأن الدبوس ينزلق بدلاً من كشطه عبر الوسادة في كل مرة يتم توصيلها.
ثم هناك قوة الاشتباك لدبوس البوجو. يحتوي كل دبوس بوجو على زنبرك يدفعه على الوسادة، مما يؤدي إلى إنشاء الاتصال الكهربائي. إذا كان هذا الزنبرك قويًا للغاية، فسيحفر الدبوس في سطح الوسادة، مما يسبب تآكلًا مفرطًا. إذا كان ضعيفًا للغاية، فستحصل على اتصال سيئ بسبب الاهتزاز أو الأوساخ. إنه توازن، ولهذا السبب غالبًا ما تكون الأجزاء المخصصة أفضل لتطبيقات محددة. على سبيل المثال، لا يحتاج موصل pogo pin ذو 16 سنًا لقاعدة إرساء الهاتف الذكي إلى نفس قوة الارتباط التي يحتاجها موصل ذو 16 سنًا للروبوت الصناعي الذي يجب أن يتحمل ملايين الاستخدامات. نحن نقدم مخصصةموصل Pogo Pin ذو 16 سنًا - منتج مخصصالأجزاء التي نقوم فيها بضبط شد الزنبرك، وسمك الطلاء، ومواد الوسادة لتتناسب تمامًا مع احتياجات التطبيق. في العام الماضي، أتت إلينا إحدى شركات تصنيع الأجهزة الطبية بمجموعة مكونة من 16 سنًا تحتاج إلى الاستمرار لمدة 20 ألف دورة تعقيم (وهو شيء لا يمكن لأي جزء جاهز التعامل معه). لقد قمنا بتخصيص الوسادة بطلاء ذهبي صلب وقمنا بتعديل زنبرك الدبوس لتقليل التآكل، والآن وصلت أجهزتهم إلى 22000 دورة دون أي فشل في الاتصال.
بعد ذلك، كيفية استخدام الموصل على خط التجميع أو في الميدان. أرى أن العملاء يرتكبون خطأين كبيرين هنا مما يؤدي إلى تقصير العمر الافتراضي لوسادة البوجو. أولاً، الإفراط في تشديد الموصل أو محاذاةه بشكل غير صحيح. إذا تم دفع دبوس البوجو بزاوية داخل الوسادة، بدلاً من أن يكون مستقيماً لأسفل، فإنه يخلق حملاً جانبيًا يرتدي أخدودًا في الوسادة، وليس مجرد نقطة اتصال مسطحة. وبمرور الوقت، يصبح هذا الأخدود أعمق، ويصبح الاتصال غير متسق أو يتوقف عن العمل. لقد عملنا مع إحدى شركات الروبوتات التي كانت ترى أن 30% من موصلاتها تتعطل بعد 1000 استخدام لأن عمال خط التجميع لم يقوموا بمحاذاة الموصل بشكل صحيح. أوصينا بإضافة أدلة محاذاة إلى محطات الإرساء الخاصة بهم، بالإضافة إلى تدريب فريقهم، وانخفض معدل الفشل إلى أقل من 1% - وارتفع عمر الدورة إلى 12000 استخدام.

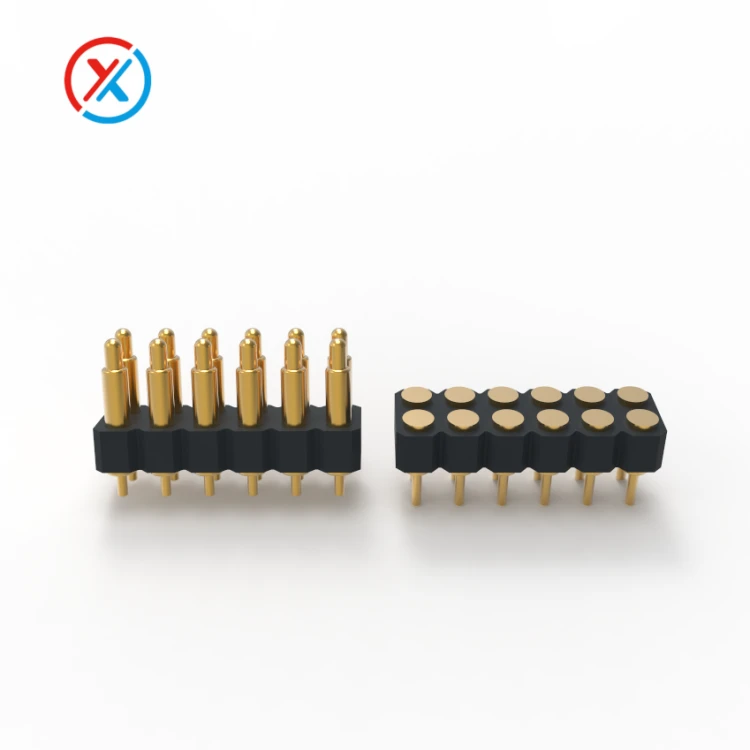

الخطأ الثاني هو عدم تنظيف الموصلات بانتظام. يمكن للأوساخ والغبار وزيوت الجلد وحتى النشارة المعدنية الصغيرة الناتجة عن التصنيع أن تدخل بين دبوس البوجو والوسادة. تعمل هذه الملوثات مثل ورق الصنفرة، حيث تخدش سطح الوسادة في كل مرة يتم فيها توصيل الدبوس، وتتآكل خلال الطلاء الذهبي في جزء صغير من الوقت العادي. بالنسبة للأجزاء المستخدمة في الإعدادات الصناعية أو الخارجية، نوصي دائمًا بإضافة خطوة تنظيف: إما فرشاة صغيرة تمر عبر اللوحة كل بضعة استخدامات، أو دبوس بوجو مع ممسحة لتنظيف اللوحة أثناء توصيلها. ملكناموصل الإرساء دبوس بوجوتأتي الأجزاء بشكل قياسي مع ممسحة مدمجة لهذا السبب بالضبط - فهي مصممة لتطبيقات الإرساء عالية الدورة، مثل معدات الاختبار وشواحن البطاريات، حيث يمثل الغبار مشكلة. لقد اختبرنا هذه الموصلات في الهواء الطلق لمدة عام، وحتى في بيئة المستودعات المتربة، حافظت على 95% من جودة الاتصال الأصلية بعد 50000 استخدام، مقارنة بالموصلات القياسية التي انخفضت إلى 70% عند علامة 10000 دورة.
تلعب الظروف البيئية أيضًا دورًا كبيرًا. إذا تم استخدام منتجك في الداخل، في درجة حرارة الغرفة، مع رطوبة منخفضة، فإن وسادات البوجو ستدوم لفترة أطول مما لو تم استخدامها في الحرارة الشديدة أو البرودة أو الرطوبة العالية. تعمل درجات الحرارة المرتفعة (أكثر من 85 درجة مئوية، على سبيل المثال) على تسريع إجهاد المعدن في الوسادة والدبوس، بالإضافة إلى أن الطلاء الذهبي يمكن أن يتأكسد بشكل أسرع عند درجات الحرارة المرتفعة. ومن ناحية أخرى، فإن درجات الحرارة الباردة تجعل النوابض أكثر صلابة، لذلك تضغط المسامير بقوة أكبر على الوسادات، مما يزيد من التآكل. الرطوبة العالية يمكن أن تسبب التآكل، خاصة إذا كان الطلاء به أي عيوب صغيرة. كان لدي عميل قام بتصنيع أجهزة استشعار خارجية تعطلت بعد 500 استخدام في مناخ صحراوي، حيث كانت الحرارة الشديدة والغبار الذي تحمله الرياح يقتل منصات البوجو الخاصة به. لقد قمنا بتحويلها إلى وسادة ذات طلاء ذهبي أكثر سمكًا ومقاوم للتآكل (نحن نقدم سبائك الذهب والبلاديوم للبيئات القاسية) ودبوس بوجو مع زنبرك من التيتانيوم يعمل بشكل جيد في درجات الحرارة القصوى، وقفز عمرها الافتراضي إلى 15000 دورة، حتى في درجة حرارة 110 درجة فهرنهايت.
الآن، دعونا نتحدث عن أمثلة من العالم الحقيقي، وليس فقط أرقام المختبر. منتج إلكترونيات استهلاكية مثل علبة شحن سماعات الأذن اللاسلكية؟ يستخدم ذلك وسادة بوجو صغيرة ودبوسًا، وستحصل على ما بين 1000 إلى 5000 استخدام قبل أن تبدأ الوسادة في التآكل. لا بأس بذلك تمامًا، فمن المحتمل أنك لن تستخدم هذه الحالة لأكثر من بضع سنوات، على أي حال. رصيف الهاتف الذكي؟ يتم استخدامه عدة مرات في اليوم، لذا فأنت تريد أن يستمر من سنتين إلى خمس سنوات، وهو ما يعني حوالي 1000 إلى 5000 دورة. لهذا السبب المعيارموصل دبوس بوجو ذو 16 سنًاالأجزاء المطلية بالذهب 1 ميكرون تعمل بشكل مثالي لذلك. لكن جهاز طبي يحتاج إلى إعادة شحن أو اختبار مئات المرات في السنة، ويجب أن يستمر لمدة 10 سنوات؟ أنت بحاجة إلى وسادة عالية الجودة مطلية بالذهب بأكثر من 2 ميكرون، ودبوس بوجو مطابق بشكل صحيح، وربما حتى تصميم مخصص للتعامل مع الحمل. وهنا يأتي دور الأجزاء المخصصة لدينا - لقد صممنا مجموعات منصات بوجو للأجهزة القابلة للزرع، ومعدات الاختبار التي تعمل على مدار الساعة طوال أيام الأسبوع، والروبوتات الصناعية التي تقوم بملايين الاتصالات.
انتظر، ولكن ماذا عن "نهاية الحياة"؟ يتساءل الكثير من الأشخاص عن كيفية معرفة متى يتم اهتراء وسادة البوجو، حتى لا يضطروا إلى استبدال الأجزاء قبل الأوان. العلامة الأولى هي عدم تناسق التوصيل الكهربائي، حيث ستحصل على قطرات متقطعة، أو مقاومة أعلى مما يسمح به التطبيق. إذا قمت بقياس المقاومة بعد 1000 استخدام، وكانت 20 مللي أوم، فهذا طبيعي. إذا قفزت إلى 100 مللي أوم، فهذه علامة على أن الطلاء الذهبي يتآكل، وتحتاج إلى استبدال اللوحة. بصريًا، ستشاهد بقعة لامعة ومهترئة حيث يضغط الدبوس - إذا كانت تلك البقعة أكبر من نصف قطر اللوحة، أو إذا كان بإمكانك رؤية القاعدة النحاسية تحت الذهب، فقد حان وقت التغيير.
لذا، تجميع كل ذلك معًا: الإجابة على "كم من الوقت تدوم وسادات البوجو؟" هو: "يعتمد الأمر، ولكن مع الجزء الصحيح والتصميم والاستخدام الصحيح، يمكنك الحصول على العمر الذي تحتاجه بالضبط." كمورد، وظيفتي ليست أن أبيع لك الجزء الأرخص، بل أن أساعدك في اختيار الجزء المناسب لتطبيقك، حتى لا تواجه مشكلات في المستقبل. سواء كنت في حاجة الى معياروسادة بوجوبالنسبة لمنتج استهلاكي منخفض الدورة، أموصل دبوس بوجو ذو الزاوية اليمنىلجهاز محدود المساحة، أو مخصصموصل Pogo Pin ذو 16 سنًا - منتج مخصصبالنسبة للتطبيقات الصناعية أو الطبية ذات الدورة العالية، يمكننا تصميم حل يناسبك.
إذا كنت تعمل في مشروع وتريد التأكد من أن وسادات البوجو الخاصة بك تدوم للمدة التي تحتاجها - سواء كان ذلك 1000 دورة أو 1000000 - تواصل مع فريقنا لمناقشة متطلباتك. لقد عملنا مع الآلاف من المصممين والمهندسين، ويمكننا مساعدتك في اختيار الطلاء المناسب، وشد الزنبرك، وتصميم الوسادة للحصول على الاتصال الموثوق الذي تحتاجه، دون إهدار المال على الأجزاء المبنية بشكل زائد أو الأجزاء الرخيصة التي تفشل قبل الأوان.
مراجع
- اللجنة الفنية الدولية للموصلات. (2021).طرق الاختبار القياسية لعمر دورة الموصل الكهربائي. إيك 60512-1-1.
- سميث، ج. (2022). "سمك الطلاء وملابس التلامس بوجو: دراسة مقارنة."مجلة المكونات والمواد الإلكترونية، 28(3)، 112-125.
- رابطة مصنعي الأجهزة الصناعية. (2023).إرشادات تصميم موصل البيئة القاسية. سلسلة التقارير الفنية لـ IDMA.
- لي، س.، وباتل، ر. (2020). "أنظمة إرساء Pogo Pin: تقليل الاحتكاك لإطالة العمر الافتراضي."وقائع المؤتمر الدولي للموصلات وتكنولوجيا التوصيل البيني، 45-50.
